Как проверить свечи зажигания мультиметром

Проверить электрический путь резисторной свечи и не перепутать его с воздушным зазором.

Сохранить Скопировать ссылку

Мультиметром можно проверить электрический путь от верхнего контактного вывода свечи до центрального электрода и обнаружить некоторые обрывы или отклонения сопротивления. Для резисторной свечи показание сравнивают с данными именно её модели. Но обычный мультиметр не проверяет искру под давлением и не доказывает, что изолятор выдержит рабочее высокое напряжение.

Главная ошибка — поставить щупы на центральный и боковой электроды, увидеть обрыв через воздушный зазор и объявить свечу неисправной. Для такой проверки низкого напряжения измерителя недостаточно; открытая цепь между этими точками ожидаема.

Содержание

1. Сначала выясните тип свечи и причину проверки
2. Снимите свечу и осмотрите её до измерения
3. Подключите щупы к выводу и центральному электроду
4. Сравните результат с данными именно этой свечи
5. Что означает проверка относительно корпуса
6. Если сопротивление нормальное, продолжите диагностику

Сначала выясните тип свечи и причину проверки

Запишите точную маркировку свечи и сопоставьте её с каталогом для двигателя. Резисторная свеча содержит помехоподавляющий элемент, поэтому её сопротивление отличается от конструкции без него. Буквенные обозначения и допуски ищут у изготовителя: нельзя назначить всем свечам одно значение, например строго 5 кОм.

Уточните исходный симптом: пропуски зажигания, затруднённый пуск, неустойчивая работа под нагрузкой или плановое обслуживание. Сохраните коды ошибок и номер цилиндра, если он указан. Код пропусков не равен диагнозу «свеча»: возможны проблемы катушки, топлива, компрессии и проводки.

Если двигатель вообще не прокручивается, начинать со свечей обычно нецелесообразно — сначала нужна проверка системы запуска. Если прокручивается и есть признаки пропусков, свечи рассматривают вместе с остальными причинами.

Снимите свечу и осмотрите её до измерения

Работайте на остывшем двигателе и по процедуре его производителя. Перед выворачиванием очистите зону колодца, чтобы грязь не попала в цилиндр. Снимайте разъёмы и катушки за предусмотренные части, а не за провода. Если нет правильной головки, доступа или опыта, безопаснее поручить снятие сервису: повреждённая резьба обойдётся дороже проверки.

Разложите свечи по цилиндрам и сфотографируйте до очистки. Трещина керамики, повреждение электрода, следы перегрева и сильное отличие одной свечи от остальных важны сами по себе. Масло или плотные отложения могут указывать на причину, которую новая свеча не устранит.

Не пытайтесь восстановить тонкий иридиевый электрод наждачной бумагой и не сгибайте его для «лучшего контакта щупа». Зазор проверяют только подходящим инструментом и по допуску двигателя; возможность его корректировки зависит от конструкции свечи. Следы очистки не должны уничтожать диагностические признаки до осмотра.

Подключите щупы к выводу и центральному электроду

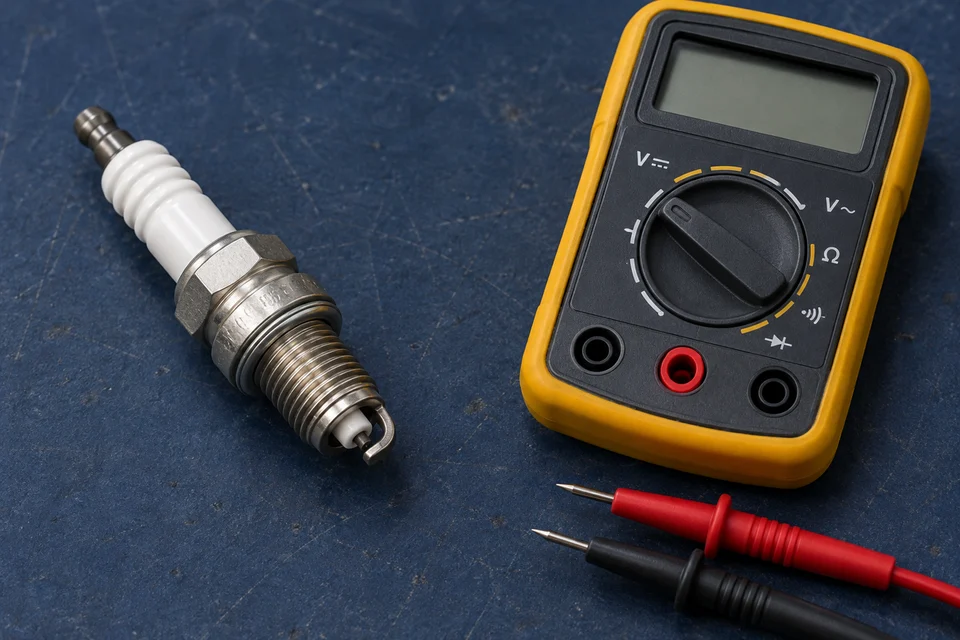

1. Положите снятую сухую свечу на устойчивую непроводящую поверхность. Не подключайте её к катушке или аккумулятору.
2. Подключите щупы в COM и вход Ω мультиметра. Выберите сопротивление с диапазоном, подходящим ожидаемому значению, либо автоматический диапазон.
3. Замкните щупы между собой, затем разомкните: убедитесь, что прибор и провода реагируют нормально.
4. Одним щупом коснитесь верхнего контактного вывода, другим — доступного центрального электрода со стороны рабочей части.
5. Дождитесь устойчивого показания и запишите его вместе с маркировкой свечи и единицами измерения.

Не касайтесь вместо центрального электрода боковой изогнутой скобы или резьбового корпуса. При маленьком электроде контакт должен быть аккуратным, без нажима и боковой нагрузки. Если вывод имеет съёмную контактную гайку, проверьте её состояние и соединение по конструкции свечи.

Режим звуковой прозвонки не заменяет измерение сопротивления. Исправный встроенный резистор может иметь сопротивление выше порога звукового сигнала, и прибор будет молчать. Также не удерживайте пальцами обе металлические части щупов: дополнительный путь через тело мешает измерению больших сопротивлений.

Сравните результат с данными именно этой свечи

Результат	Следующий шаг
Устойчивое значение в допуске	Эта часть электрической проверки пройдена; рабочая искра ещё не проверена.
OL или другой признак выхода за диапазон	Проверить диапазон, контакт и точки щупов; повторить измерение.
Значение сильно отличается от допуска	Уточнить тип свечи и повторить; подтверждённое отклонение требует замены или дальнейшей оценки.
Показание скачет	Исключить плохой контакт щупа и загрязнение; не делать вывод по одному касанию.

Если для резисторной свечи подтверждён внутренний обрыв, это основание считать её неисправной. Но обозначение OL на экране само по себе недостаточно: на слишком низком диапазоне даже обычное сопротивление резистора окажется вне предела. Сначала исправьте метод измерения.

Сравнивать комплект можно только при одинаковой маркировке и сходных условиях. Небольшой разброс не обязательно означает неисправность, а совпадение всех показаний не подтверждает подлинность изделий. Каталожные характеристики и происхождение детали проверяют отдельно.

Что означает проверка относительно корпуса

Между центральным проводящим путём и металлическим корпусом свечи есть изоляция, а у рабочей части — воздушный зазор. Обычный мультиметр при проверке этой пары обычно показывает отсутствие проводимости. Это не измерение способности свечи давать искру.

Если обнаружена проводимость, сначала исключите мокрую поверхность, проводящие загрязнения и касание щупом не той детали. Чистая сухая свеча с подозрительной утечкой требует оценки или замены. Обратный вывод делать нельзя: отсутствие утечки при малом напряжении не гарантирует изоляцию при рабочих киловольтах и высокой температуре.

Не подключайте бытовой мегомметр или самодельный высоковольтный источник без предусмотренной производителем методики. Для оценки работы под давлением применяют специализированное оборудование. Искра, увиденная снаружи цилиндра, тоже не воспроизводит его условия.

Если сопротивление нормальное, продолжите диагностику

Вернитесь к симптому: проверьте соответствие свечей двигателю, состояние катушки и наконечника, наличие масла или воды в колодце. Порядок проверки катушки зажигания помогает отделить её неисправность от проблем свечи. Перестановки компонентов допустимы только там, где это предусмотрено конструкцией и безопасной процедурой.

Если свечи устанавливают обратно, используйте момент затяжки и порядок производителя для данного двигателя и свечи. Не наносите смазку на резьбу автоматически: она меняет условия затяжки, а многие изделия рассчитаны на сухую установку. Резьба должна заходить без перекоса; усилием ключа нельзя исправлять неправильное начало.

После ремонта оценивают запуск, текущие пропуски и возвращение ошибок в условиях, где проявлялась проблема. Итог мультиметрической проверки формулируют точно: «сопротивление соответствует указанному допуску», а не «свеча полностью исправна».
