Как проверить стартер, если двигатель не прокручивается

Диагностика по характеру звука и последовательность безопасных измерений.

Сохранить Скопировать ссылку

Если двигатель не прокручивается, стартер ещё не обязательно сломан. Начните с аккумулятора, доступных соединений и условий разрешения запуска, затем проверяйте силовую и управляющую цепи. Характер звука помогает выбрать направление, но одиночный щелчок не доказывает неисправность втягивающего реле, а отсутствие щелчка не означает, что мотор стартера нужно менять.

Ниже рассматривается обычная система с отдельным стартером. У гибридов, автомобилей со стартер-генератором и системами повышенного напряжения порядок другой. Не вмешивайтесь в высоковольтные компоненты и оранжевую проводку.

Содержание

1. Сначала определите, что происходит при запуске
2. Проверьте аккумулятор и доступные соединения
3. Измерьте напряжение на аккумуляторе во время попытки
4. Отделите силовую цепь от цепи управления
5. Когда стартер снимают и проверяют на стенде

Сначала определите, что происходит при запуске

Наблюдение	Что проверять в первую очередь
Тишина, двигатель не движется	Питание, разрешение запуска, ключ, положение коробки, цепь управления.
Частые щелчки, лампы заметно тускнеют	Заряд аккумулятора и потери в соединениях.
Один щелчок без прокрутки	Аккумулятор, силовую цепь, стартер и механическую возможность вращения двигателя.
Стартер слышно, двигатель не проворачивается	Зацепление привода и состояние сопряжённых деталей.
Двигатель вращается нормально, но не запускается	Топливо, зажигание, управление и другие причины запуска, а не только стартер.

Снимите короткую запись звука и панели для диагноста. Укажите, возникает ли проблема на холодную, после прогрева или после длительной стоянки. Отметьте недавнюю замену аккумулятора, ремонт двигателя и установку сигнализации: это помогает восстановить условия появления отказа.

Перед повторной попыткой проверьте штатные условия: на автомате — положение P или N по руководству, на механике — полностью нажатое сцепление, если оно требуется. Посмотрите предупреждение об иммобилайзере и распознавании ключа. Не обходите эти блокировки перемычками.

Проверьте аккумулятор и доступные соединения

Яркие фары не доказывают, что батарея способна отдать пусковой ток. Для начальной оценки измерьте напряжение и осмотрите клеммы, используя инструкцию по проверке аккумулятора. Полноценную оценку его состояния выполняют подходящим тестером с учётом типа батареи и температуры.

При выключенном автомобиле осмотрите доступные клеммы на ослабление, окисление и перегрев, а провода — на видимые повреждения. Плохой контакт между выводом батареи и клеммой способен дать отказ даже при нормальном напряжении на самой батарее. Не кладите металлический инструмент между плюсовым выводом и кузовом.

Если требуется очистка или отсоединение, соблюдайте процедуру автомобиля: некоторые системы требуют специальных действий после отключения питания. У вздутой, повреждённой, протекающей или предположительно замёрзшей батареи не проводите попытки запуска и зарядки. При обычном разряде сначала выполните подходящую зарядку, затем повторите диагностику, а не делайте вывод о стартере по разряженной батарее.

Измерьте напряжение на аккумуляторе во время попытки

Поставьте автомобиль устойчиво, включите стояночный тормоз, выберите безопасное положение коробки и исключите доступ людей к движущимся частям. Помощник остаётся за рулём и выполняет короткую попытку запуска по команде. Щупы и провода измерителя не должны попадать к ремням, вентилятору и горячим деталям.

1. Подключите чёрный провод мультиметра в COM, красный — во вход измерения напряжения, не тока.
2. Выберите постоянное напряжение с диапазоном выше напряжения бортовой сети, например 20 V для обычной системы 12 V.
3. Поставьте щупы на выводы аккумулятора с правильной полярностью и убедитесь в надёжном контакте.
4. Запишите напряжение до попытки и минимальное показание при прокрутке, если прибор позволяет его корректно зафиксировать.
5. Прекратите попытку в пределах времени, указанного изготовителем, и дайте системе паузу перед повторением.

Сильная просадка требует проверки батареи, соединений и нагрузки стартера, но не указывает единственную причину. Норматив зависит от температуры, системы и условий измерения. Привычное число из таблицы для стендового испытания нельзя безоговорочно применять к любому показанию дешёвого мультиметра на морозе.

Нельзя включать мультиметр в режиме амперметра между выводами батареи или пытаться пропустить пусковой ток через обычный вход 10 A. Для тока стартера используют рассчитанные на него токовые клещи и подходящую методику. Ошибка с гнездом прибора здесь значительно опаснее неверного числа на экране.

Отделите силовую цепь от цепи управления

Силовой путь доставляет большой ток от батареи к стартеру и возвращает его через массу. Управляющая цепь разрешает включение. Проверка падения напряжения под нагрузкой помогает найти потери в проводах и контактах, которые не видны при измерении сопротивления без нагрузки.

Например, разница напряжений между выводом батареи и клеммой в момент попытки может показать плохое соединение. Измерение до стартера требует доступа к постоянно находящимся под напряжением выводам рядом с двигателем; без безопасного доступа и схемы это задача сервиса. Нулевое падение при отсутствии тока ещё не подтверждает хороший контакт — цепь могла вообще не включиться.

Если силовое питание исправно, проверяют приход команды запуска, предохранители и реле по схеме конкретной машины. Кнопка запуска, блок управления и дополнительная охранная система могут участвовать в разрешении. Не меняйте одинаковые на вид реле местами без проверки назначения и характеристик.

Не замыкайте выводы втягивающего отвёрткой: это обходит часть штатных условий, создаёт дугу и может вызвать неожиданное движение. Такой приём не даёт полноценной диагностики цепи управления и не нужен для описанных начальных проверок.

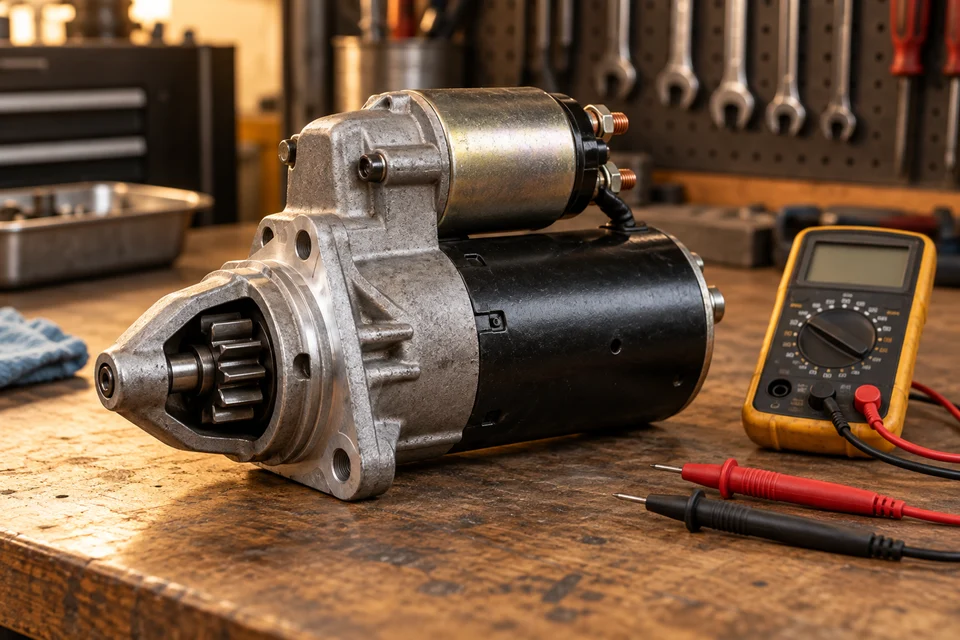

Когда стартер снимают и проверяют на стенде

К снятию переходят после проверки питания и управления либо при явных механических признаках. На оборудованном стенде стартер закрепляют и оценивают работу привода, контактов, обмоток и механики по требованиям модели. Свободное вращение без нагрузки не доказывает, что он развивает нужный момент на двигателе.

Если стартер щёлкает, но мотор не проворачивается, нужно исключить и механическое препятствие вращению двигателя. Продолжать длинные попытки опасно для проводки и узла. Дым, запах перегретой изоляции или сильный нагрев требуют немедленно прекратить запуск и организовать ремонт.

После устранения причины проверьте несколько штатных запусков в тех условиях, где проявлялся отказ, и состояние соединений. Если двигатель уверенно прокручивается, но работает с пропусками, это уже другое направление: проверяют, например, катушку зажигания и связанные компоненты, сохраняя ошибки до начала ремонта.
